高温预警 | 500°C的材料谁受得了?奥林巴斯能做到!
2020/8/25 阅读次数:101




虽然大多数超声缺陷检测和厚度测量操作在正常的环境温度下进行,但是在很多情况下,也需要对温度很高的材料进行检测。


这类高温检测最常出现在处理工业中,如:工作人员必须要对生产线上正被处理的高温金属管道或箱罐进行检测,而不能将生产线关闭等待管道或箱罐冷却后再检测。


另外,在涉及高温材料的制造环境中也会需要这类检测,如:以挤压成形方式制造了塑料管道或以热成形方式制造了塑料制品之后需要马上对这些产品进行检测,或者在金属锭或金属铸件尚未完全冷却时对这些样件进行检测。


常规超声探头可以检测温度最高约为50°C的样件。在高于这个温度的情况下,探头最终会遭受永久性的损坏,因为热膨胀会引起探头内部的组件脱粘。如果被测材料的温度高于约50°C,则需要使用高温探头和特殊的检测技术完成检测。




探头

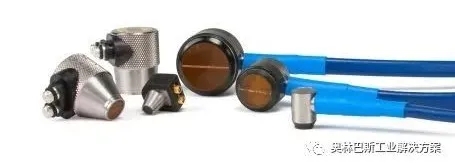

奥林巴斯的高温探头分为两类:双晶探头延迟块探头。在这两种探头中,延迟块材料(在双晶探头中为内置材料)都起到了防止高温检测表面损伤激活探头晶片的隔热作用,最高可检测于500 oC的高温材料。

双晶探头



高温延迟块探头

  • 厚度测量

    高温厚度测量的最常见应用是腐蚀检测,即使用测厚仪,如:38DL PLUS和45MG测厚仪,对高温管道和箱罐的剩余金属壁厚进行测量。

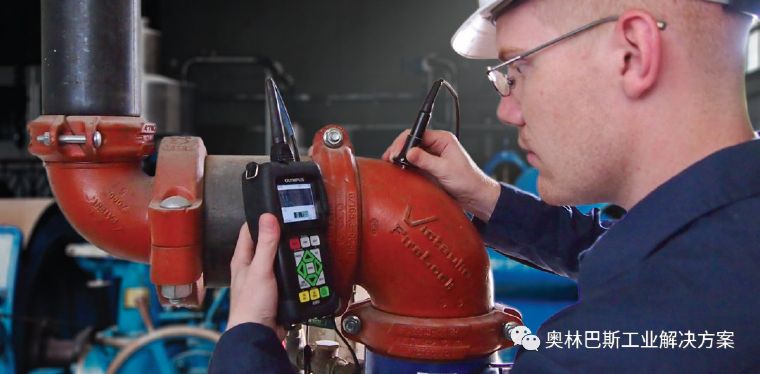

45MG仪器是一款带有多种标准测量功能和软件选项的高级超声测厚仪

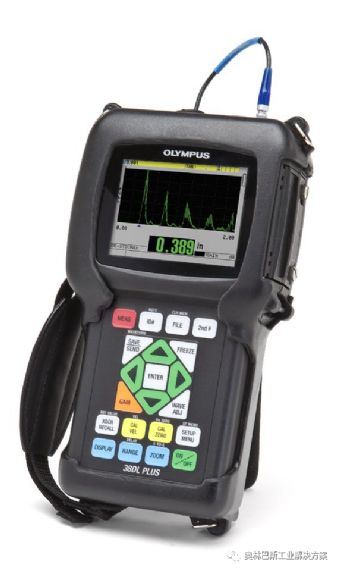

创新型38DL PLUS仪器的机身设计坚固耐用,使用起来非常方便,而且测量结果准确可靠。


这两款奥林巴斯测厚仪为用户提供了一种理想的高温检测解决方案,搭配使用的D790系列探头,在测量高温材料时(温度可高达500 oC),可以获得稳定的厚度读数。其零位补偿功能,通过补偿探头延迟块因热漂移而产生的温度变化,提高了在高温表面上进行测量的精确性。

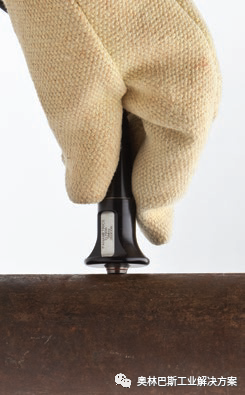

D790型双晶探头可以用于最高约500 °的高温环境


  • 缺陷检测

    正如高温厚度测量应用一样,高温缺陷检测应用最常使用的探头也是双晶探头或延迟块探头。所有标准的奥林巴斯双晶探伤探头都具有高温性能。频率为5 MHz或更低的指尖型、齐头外壳型和扩展范围型双晶探头可用于检测温度高达约425°C的样件,更高频率的双晶探头(7.5 MHz和10 MHz)可用于检测温度高达约175°C的样件。





齐头外壳型双晶探头可用于检测温度高达约425°C的样件




耦合剂

大多数常用的超声耦合剂,如:丙二醇、甘油及超声凝胶,如果用在高于100°C的热表面上,都会快速蒸发。因此,在高温下进行的超声检测要求使用特殊配方的耦合剂,这类耦合剂在高温下可以保持稳定的液态或糊状,而不会蒸发成气体,被烧焦或散发出有毒气体。

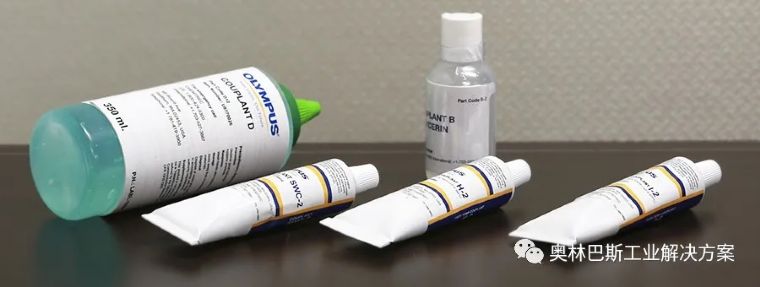

超声耦合剂

在使用这些耦合剂时,一定要了解它们特定的温度范围,并在它们相应的特定温度范围内使用这些耦合剂。声学性能不佳和/或安全隐患的出现,可能源于样件的实际温度超出了所用高温耦合剂可以使用的预期温度范围。

在温度很高的情况下,即使是特定的高温耦合剂,也要快速使用,因为时间稍微长一点,耦合剂就会干掉或凝固,且不能再传播超声能量。在下一次检测之前,要将凝固在被测表面和探头上的残留耦合剂清除掉。

须注意:垂直入射横波所需的耦合效果一般不会在高温情况下获得,因为商用横波耦合剂会在高温下变成液体,并丧失横波传播所需的高粘度特性。中温和高温耦合剂都不应该在通风不畅的环境中使用,因为通风不畅会存在蒸汽自动起火的隐患,虽然这种情况不太可能发生。要了解更详细的情况,请联系奥林巴斯。




占空因数

在设计所有标准的高温探头时,都要考虑到占空比因素。尽管这类探头的延迟块对探头的内部起到隔热作用,但是长时间与很热的表面接触也会使热量高度聚积,而且最终在探头的内部温度升到足够高时,会造成探头的永久性损坏。


对于大多数双晶和延迟块探头来说,当测量温度在约90°C到425°C的表面时,我们建议它们所使用的占空比为接触热表面的时间不超过10秒钟(最好为5秒钟),然后最少在空气中冷却1分钟时间。注意这只是一般性的指导原则,如果被测样件的表面温度达到了某种探头的特定温度范围的上限时,接触时间与冷却时间的比率就变得更为重要。


一般来说,如果探头的外壳变得特别热,以至于操作人员不带手套时不能用手舒服地握住探头时,就说明探头的内部温度已经达到了可以损坏探头的温度,此时必须使探头冷却,才可以继续进行检测。某些用户会使用凉水冷却的方式加速探头的冷却过程,但是奥林巴斯没有发布过任何有关凉水冷却的官方指导原则,因此这种方法是否适用必须由用户自己决定。


奥林巴斯测厚仪可以对几乎任何材料进行精确的测量。其中包括塑料、金属、金属复合材料、橡胶及内部腐蚀的材料,可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。


作为一家百年光学企业,奥林巴斯始终将先进的光学技术应用到工业检测产品的研发和改进中。自2010年在中国成立了无损检测仪部之后,奥林巴斯便植根于中国市场,为中国市场提供了先进的工业检测类产品和技术的同时,不断提升和扩大企业在技术服务、行业交流、人才培养方面的投入,为推动中国工业检测领域的进步做出了突出的贡献。未来,奥林巴斯科学事业领域将继续致力于为中国工业检测事业提供更多专业、可靠的产品,用先进的技术和产品为工业生产和人民生活筑起强有力的安全堡垒。
