检测设备

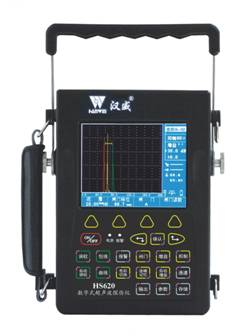

HS620新功能炫彩数字式超声波检测仪
2017/6/5 阅读次数:1311


超大容量存储  连续动态记录

全国无损检测人员资格培训考核合作专用机

全国质检技能大比武决赛主要比赛用机

 HS620 性能特点

→超容量存储空间,连续动态记录数据全程存储

→外接U盘,实现数据移动式管理

→高速USB接口,实现数据快速传输

→经典机型、创新打造、全新功能、炫丽呈现

→集超声检测、测厚双重功能于一机

→高、中、低亮度可调,多种色彩切换

→显示分辨率高,快速调校、操作简洁

→高性能安全环保锂电,模块插接式,一机两电两充

→读数方式、峰值、前沿可选

→预置各种探头参数通道,曲线可根据需要延长

→通过中国特种设备检测研究院性能测试仪器性能达到B级

→采用欧盟鉴定标准EN12668-1:2000;提供中英文欧标鉴定报告各一份



HS620 技术参数

数字硬件采样频率:10bit/200MHz

工作频率:(0.5-15/0.5-4/2-8)MHz

阻抗匹配:200Ω、500Ω二档可选

工作方式:单晶探伤、双晶探伤

扫描范围:零界面入射~ 12000mm钢纵波

重复频率:15Hz、30Hz、60Hz、100Hz、200Hz、300Hz、400Hz、500Hz、1000 Hz

检波方式:全检波、正、负检波、射频波显示

衰减器精度:< ±1dB/12dB

增益调节:110dB(0.1dB、2dB、6dB步进,全自动调节)

声速范围:(100 ~ 20000)m/s

动态范围:≥ 30dB

垂直线性误差:≤ 3%

水平线性误差:≤ 0.1%

分辨力:>40dB(5N14)

灵敏度余量:>60dB(深200mmΦ2平底孔)

数字抑制:(0 ~ 80)%,不影响线性与增益

电源、电压:直流(DC)7.2V±10%;交流(AC)220V±10%

工作时间:连续工作6小时以上(锂电池供电)

环境温度:(-10 ~ 40)℃(参考值)

相对湿度:(20 ~ 95)% RH

外型尺寸:205 x 138 x 65(mm)

重量:整机带内置电池1.5Kg
