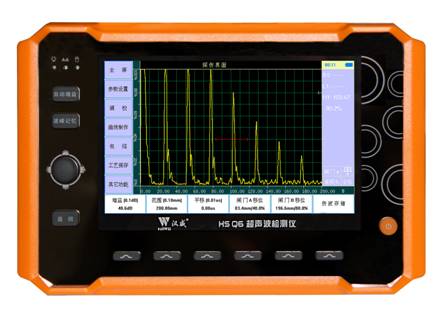

HS Q6微型台式超声波检测仪
2017/6/4 阅读次数:1148


全程、连续、动态、大容量实时记录检测回波、数据

超声仪器的又一创意、创新高端产品,性能更优



HS Q6 特优点:

→4.8寸彩色宽屏,分辨率高达800×480,亮度400cd,亦可全屏显示,

 不同环境,不同要求,共同满足

→独具一键摇杆技术,检测一指操控,舍我其谁

→SD卡储存设计,有限空间,无限储存,完全满足动态波形全过程记录

→超声检测、超声测厚,源自一体,容于一机

→高性能安全环保锂电池,模块插接式,使用便捷、工作高效

→功能全面,性能卓越,裂纹测高,AVG曲线,缺陷φ值自动计算,

 焊缝坡口形式,性能校验,曲面修正等功能

→高速FFT处理,进行频谱分析,实测探头频率

→VGA接口,无缝对接投影仪

→主/从USB接口,传输方便

→通过U盘直接升级软件

→近场高分辨力专门针对薄板和复合材料的探伤应用,对金属类材料和焊缝的探伤,

  性能更优











HS Q6 技术参数:

采样位数:10bit

采样频率:200MHz

重复频率:25Hz、50Hz、100Hz、200Hz、500Hz、1000Hz

阻抗:25Ω、50Ω、200Ω、500Ω

带宽:0.5-4M、2-8M10M、2-20M

灵敏度余量:≥60dB

噪声电平:≤10%

可接探头模式:双晶探头和单晶探头可选

动态范围:≥30dB

电池使用时间:≥4小时

垂直线性:≤3%

水平线性:≤0.1%

激励脉冲为负方波,宽度50-10μs可调(步进10ns)

仪器尺寸:170mm×102mm×44mm

仪器重量:850g(含电池)





HS Q6 型仪器标准配置:

1.主机一台  2.探头线(C5-Q9)二根   3.电池充电器一个    4.便携作业带一套

5.仪器软包一个6.通讯线及数据管理软件一套   7.仪器箱一个  8.锂电池二块

9.使用说明书、合格证、保修卡各一份
