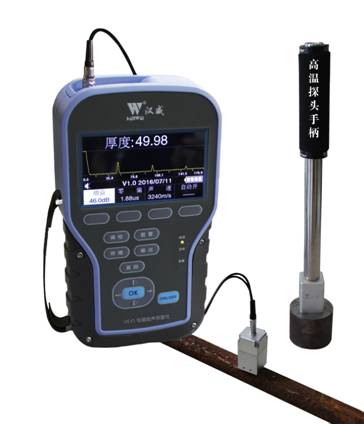

HS F1 型 电磁超声测厚仪
2017/6/4 阅读次数:1243


特优点:

→ 创新研制的非接触式测厚仪(探头悬空),颠覆传统;

→ 高清TFT真彩高分辨率显示屏,显示不受强光影响;

→ 小机身,大功能,波形、测量结果一览无余;

→ 采用横波垂直入射方法,测量精度高于常规纵波测厚,测量更轻松;

→ 电磁方式激发超声波,工件即是超声波的发生源,不受角度影响,测量结果与探头零偏没有关系,测量精度更高;

→ 探头可提离,对带氧化皮、油漆层等粗糙工件可进行不打磨状态下的厚度测量;

→ 检测中,无需耦合剂,对环境没有影响,减少人力物力财力;

→ 温度适用范围大,高温环境测厚用处大,且检测中没有高温耦合剂等高价值耗材的消耗,成本低廉。



技术参数:

  屏:4.3 "TFT真彩显示屏

采样频率:10bit/200MHz

  宽:500kHz-8MHz

激发电压:600V

被检工件温度范围:-40-300

检测范围:1mm~200mm(可扩展至400mm

测量精度:0.01mm

提离高度:3mm

激励方式:永磁(可定制电磁方式)

  益:0-80dB(调节精度0.1dB/2dB/6dB

等效输入噪声:<80×10-9V/Hz1/2

衰减器精度:<±1dB/12dB

垂直线性误差:<3%

水平线性误差: 0.2%

检波方式:正、负检波、全检波及射频

  池:7.4V直流,锂电池,连续工作4小时

尺寸:长220mm× 宽125mm×厚40mm

整机重量:0.75kg
